Robopac Helix 4 EVO Palettenwickler (2021)

Übersicht

Diese Robopac Helix 4 EVO-Palettenwickelmaschine wurde im Jahr 2021 gebaut und hat weniger als 500 Betriebsstunden – technisch gesehen ist sie nahezu neuwertig.

Der Arm führt den Vorstreckschlitten um die stationäre Palette herum, sodass die Ladung selbst niemals gedreht wird – die ideale Konfiguration für instabile, empfindliche oder schwere Lasten bei hoher Durchsatzleistung (Kapazität siehe unten). Als eigenständige Einheit konzipiert.

Technische Daten

• Hersteller: Robopac
• Modell: Helix 4 EVO
• Baujahr: 2021
• Maschinentyp: Automatische Dreharm-Stretchwickelmaschine (Palettenwickler)
• Betriebsstunden: weniger als 500 h
• Leistung: 82 Paletten/h (11 Wicklungen, 1.000 mm H), 73 (15 Wicklungen, 1.600 mm H), 64 (19 Wicklungen, 2.000 mm H)
• Umwicklungszykluszeit: ca. 36,3 s bei H 1.600 mm, 15 Wicklungen (ohne Förderband)
• Palettengrößen: 800 × 1.200 mm und 800 × 600 mm, zentriert auf dem Förderband
• Ladehöhe: 1.000 – 2.000 mm inkl. Palette; mechanisch max. 2.550 mm inkl. Palette und Förderband
• Lastgewicht: 100 – 1.200 kg
• Fördergeschwindigkeit: 15 m/min
• Maschinenhöhe: 4.721 mm; Hallenhöhe ab 7.000 mm
• Vordehnung: PGSA-Schlitten, elektronisch einstellbar 100 – 400 %
• Stretchfolie: LDPE / LLDPE, 17 – 23 µm, Rollenbreite 500 mm, max. Durchmesser 250 mm, Kern 76 mm, max. Gewicht 16 kg
• Steuerung: Siemens SIMATIC S7-1500 SPS, TP700 7"-Farb-Touchscreen
• Wickelprogramme: 15, erweiterbar auf 64, 12 Regelstufen pro Rezept, 4 passwortgeschützte Zugriffsebenen
• Stromversorgung: 400 V / 50 Hz, TN-S, Steuerspannung 24 VDC
• Druckluft: 6 bar, trocken und ölfrei
• Dokumentations- und HMI-Sprachen: Deutsch / Englisch / Italienisch

Ausstattung

• Dreharm auf einer vier Säulen umfassenden Stahlkonstruktion, Zahnrad-Drehring mit Zentralschmierung
• Patentierter PGSA-Vordehnungsschlitten mit Wägezelle, an den Ecken korrigierte Folienspannung, Einstellung über das Display
• Automatische Folienklemm-, Schneide- und Impulsschweißvorrichtung, Federgreifer mit 300 mm horizontalem Hub
• „Easy Lock“-Kippwalze und Seilvorrichtung zum Verengen der Folienbahn von unten
• Pantograph-Oberdruckvorrichtung zur Laststabilisierung während des Wickelvorgangs
• Lichtschranke zur automatischen Erfassung der Palettenhöhe
• Integriertes Rollenförderband, Be- und Entladen der Paletten per Gabelstapler
• SEW-Getriebemotoren der Schutzart IP55 für Armdrehung und Schlittenhub, pneumatische Komponenten von FESTO
• Verglaste Einhausung mit Sick M4000-Lichtvorhängen, 30 mm Auflösung, 1.800 mm Erfassungshöhe
• Vergrößerter, beleuchteter Schaltschrank und ein separates, unabhängiges Bedienfeld
• TPM-Paket: zentrale Schmierstellen, Messgeräte mit rot/grünen Ringen, Wartungsintervalle auf dem Display
• Fehlerbehebung in der HMI mit Fehlerortung und Abhilfe
• R-Connect-Fernzugriff mit Cloud-Portal für Produktionsdaten und Teleservice
• Dokumentation in gedruckter Form und auf USB-Stick: Handbuch, CE-Konformitätserklärung, Schaltpläne, Ersatzteilkatalog, Lageplan

Zustand

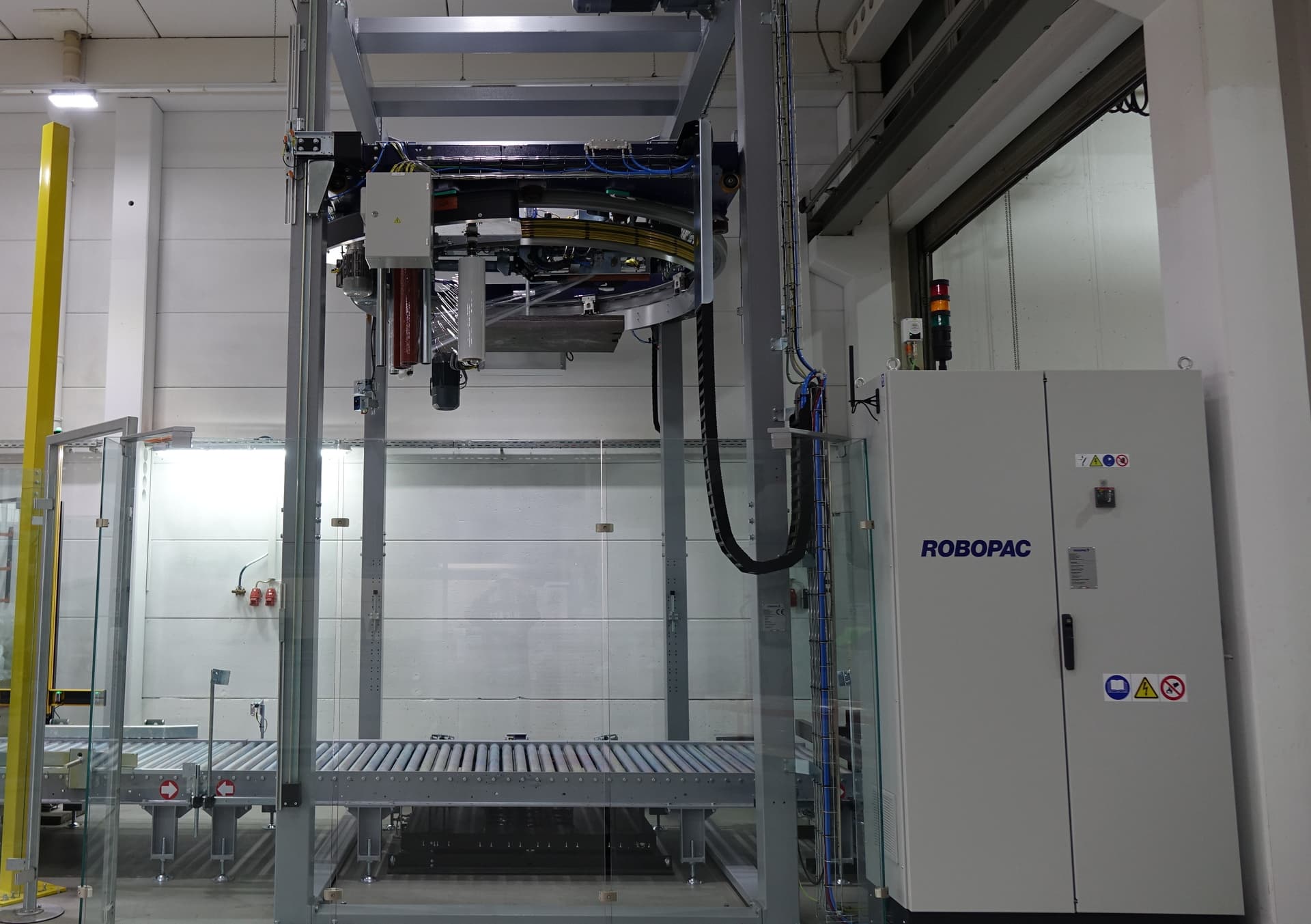

Gebraucht – neuwertig, für den Transport zerlegt und fachgerecht verpackt; die Fotos zeigen das Gerät im zusammengebauten Zustand vor der Demontage. Verkauf ohne Gewährleistung.

Verfügbarkeit

Sofort. Standort: Deutschland. Übergabe zerlegt und verpackt (EXW).
