Krones Linatronic M EBI (Leerflascheninspektion) (2018)

Übersicht

Bei dieser Krones Linatronic M handelt es sich um eine Leergutinspektionsanlage für Glasflaschen, die im Jahr 2018 gebaut wurde. Sie prüft jedes Leergut vor der Abfüllung und sortiert alle Behälter aus, die eine der Prüfstufen nicht bestehen.

Die Maschine kombiniert eine kamerabasierte Prüfung von Boden, Verschlussfläche, Gewinde und Seitenwänden mit einer Hochfrequenz- und Infrarot-Erkennung von Restflüssigkeit und Laugenrückständen. Zwei Seitenwandmodule mit vier Spiegelanordnungen und vier Kameras liefern eine kompakte Vollansicht der Vorderseite des Behälters, und die DualFlash-Halsauslichtung prüft die äußere und innere Dichtfläche separat mithilfe von zwei minimal versetzten Beleuchtungswinkeln. Fremde Behälter werden am Maschineneinlauf durch Höhen-, Kontur- und Farberkennung identifiziert. Drei Ecopush-Aussortierstellen trennen fremde, verschmutzte und beschädigte Behälter. Die Maschine wird über ein Krones iPanel CD-Terminal bedient.

Technische Daten

• Hersteller: Krones
• Modell: Linatronic M
• Maschinentyp: Leergutinspektor
• Baujahr: 2018
• Anwendung: Prüfung von Leergut vor der Abfüllung; einschließlich Halsringerkennung für Mehrweg-PET-Behälter
• Prüfmodule: Bodenprüfung, Dichtflächenprüfung, Gewindeprüfung (Kegeloptik), Seitenwandprüfung
• Seitenwandprüfung: 2 Module mit je 4 Spiegelanordnungen und 4 Kameras, zwei Ansichten pro Kamera im 45°-Winkel
• Erkennung von Flüssigkeitsresten und ätzenden Substanzen: Hochfrequenz und Infrarot
• Zusätzliche Erkennung: polarisierende transparente Folien am Behälterboden und an der Seitenwand, Glassplitter am Behälterboden, Abrieb über Seitenwandkamera
• Erkennung fremder Flaschen am Einlauf: Behälterhöhe, Kontur und Farbe per Kamera
• Aussortierung: 3 x Ecopush – fremde Behälter am Einlauf, verschmutzte und beschädigte Behälter am Auslauf
• Steuerung: Krones iPanel CD-Bedienterminal, vorbereitet für die Datenanbindung an einen Einzelplatz-PC (Datalyser)
• Testflaschenprogramm mit 2D-Code
• Förderbandhöhe: 1.200 mm, Einstellbereich 1.155 – 1.315 mm
• Erforderliche Mindestraumhöhe: 2.810 mm
• Gesamtabmessungen: ca. 6.700 x 1.300 x H 2.800 mm
• Betriebsrichtung: Rechts-Links-Maschine
• Stromversorgung: 400 / 230 V, 3/N/PE, 50 Hz, 6 A Vollaststrom, 20 A Vorsicherung; Hilfsversorgung 230 V, 1/N/PE, 5 A
• Normen: IEC 61439-1 / IEC 60204-1, CE-gekennzeichnet
• Maschinensockel und Gehäuse: Edelstahl (entspricht AISI 304), sauberes Design

Ausstattung

• DualFlash-Beleuchtung für den Flaschenhals, getrennte Prüfung der äußeren und inneren Dichtfläche
• Kombinierte Gewindeprüfung über die Seitenwand-Spiegelbaugruppe
• Erkennung umgestürzter Behälter vor der Maschine (Lichtschranken mit Zuführschieber)
• Bodenabblaseinheit mit getakteter Luftdüse für Schaum- und Schmiermittelrückstände
• Behältergebläse am Einlauf, Förderband-Ablageplatte (3-fach)
• Servogesteuertes Sammelmodul für Ausschussbehälter am Auslauf
• Festo-Pneumatiksystem mit Wartungseinheit, lebensmitteltaugliche Schmierstoffe
• Notbetrieb: Durchlaufbetrieb ohne Prüfung
• OEM-Maschinensteckbrief und Maßzeichnung

Zustand

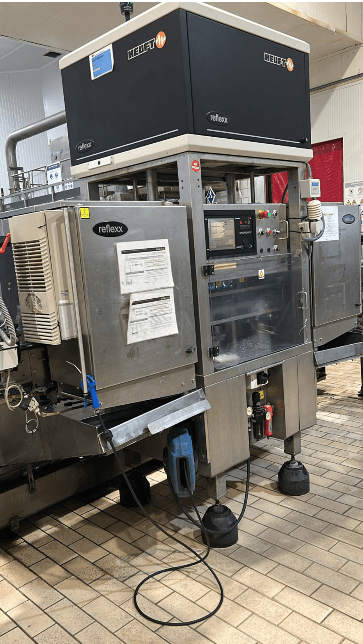

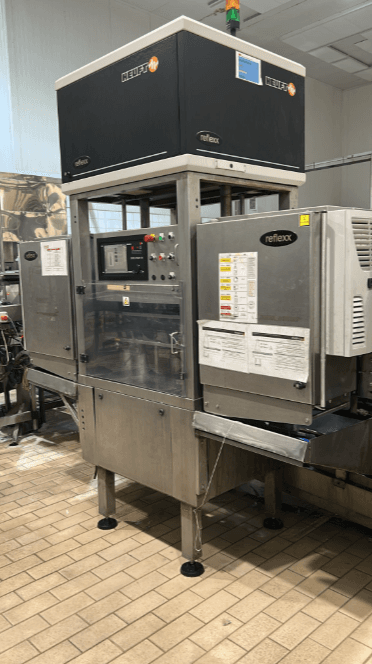

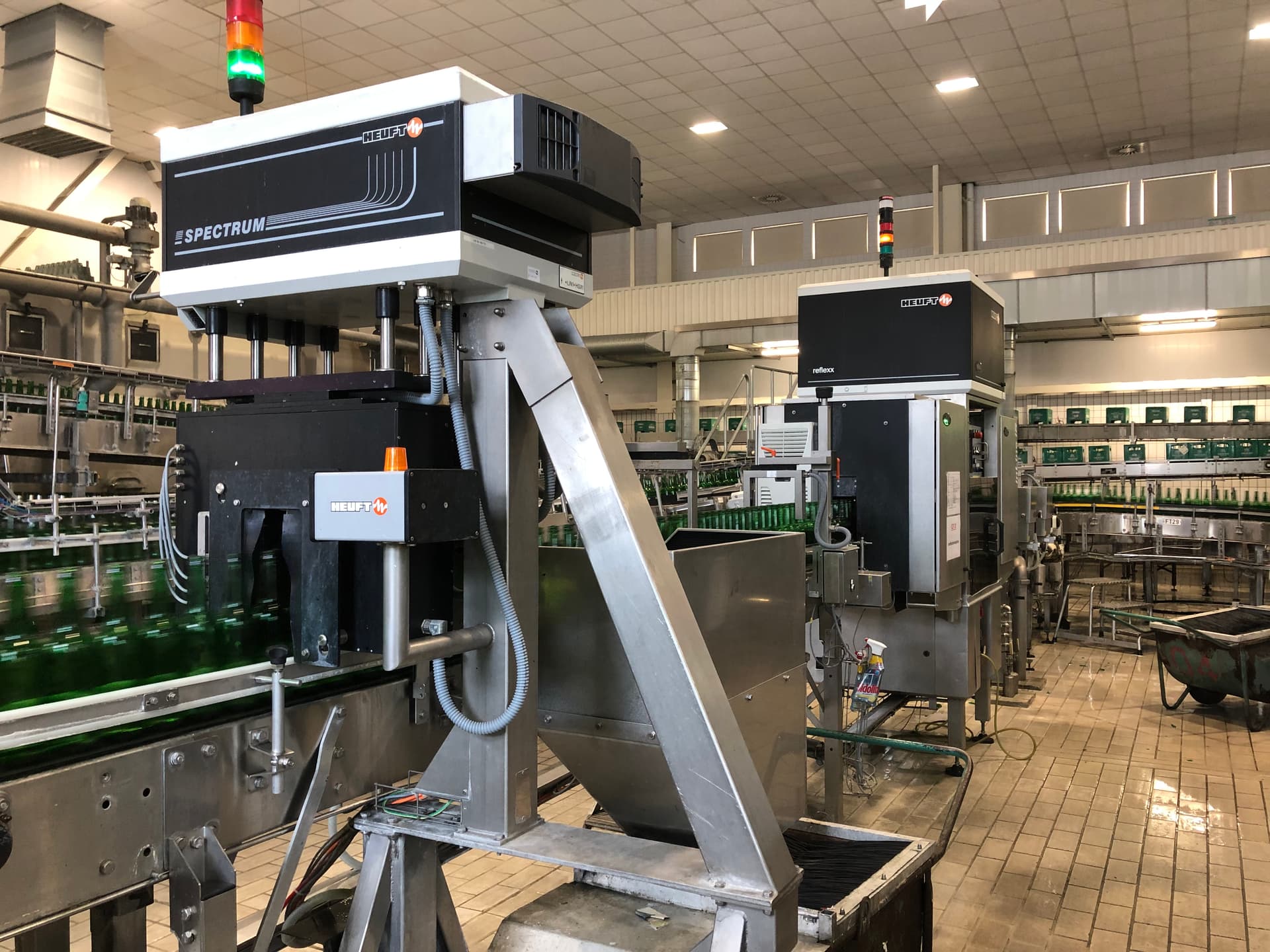

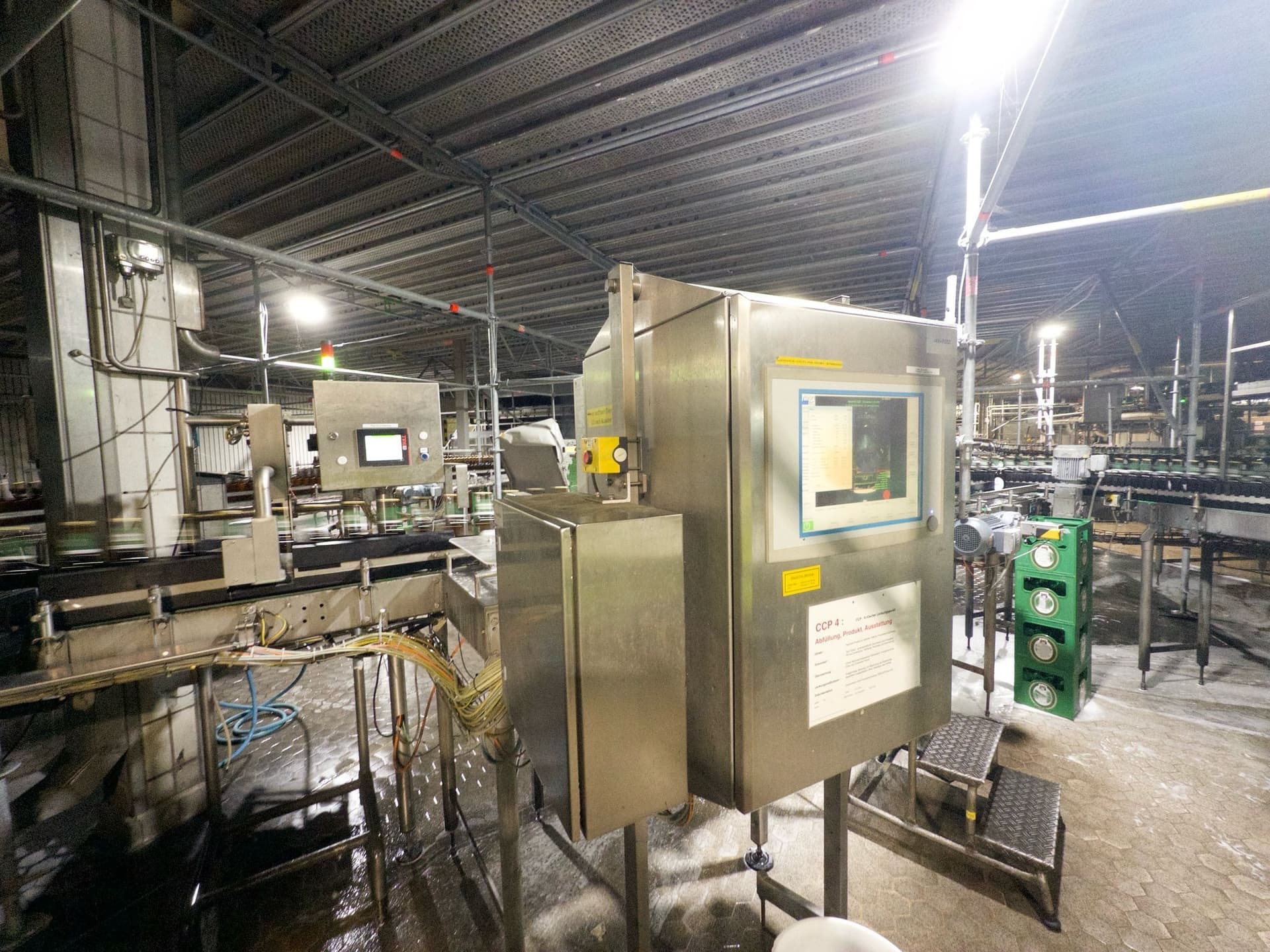

Gebraucht, technisch vollständig. Die Maschine ist noch an ihrem Produktionsstandort installiert und unter Strom; die Fotos zeigen sie im eingebauten Zustand.

Verfügbarkeit

Sofort. Die Maschine wird demontiert und nach Deutschland transportiert. Besichtigung nach Vereinbarung; für Demontage, Verladung und Transport kann auf Anfrage ein Angebot erstellt werden.
