KHS Innoclean Flaschenreinigungsmaschine (2007)

Übersicht

Diese KHS Innoclean ist eine einseitige Flaschenwaschanlage für Mehrwegglasflaschen, die im Jahr 2007 gebaut wurde. Sie reinigt und entetikettiert leere Flaschen vor dem Abfüllen. Die Flaschen werden in die Zellen der Transportkörbe geschoben, laufen auf schweren Rollenketten durch eine Vorweiche, zwei Vorwärmbäder, die Hauptlauge mit Etikettenspülung unter und über der Lauge sowie drei Wassersprühzonen und werden am Auslauf wieder auf das Flaschenförderband übergeben.

Über die Maschinenbreite hinweg werden 19 Flaschen in 4.275 Zellen verarbeitet. Die Leistung ist zwischen 2.800 und 14.500 Flaschen pro Stunde einstellbar; die Maschine wurde für 13.200 Flaschen pro Stunde (0,75-l-Glasflaschen) bei einer Gesamtverweildauer von 18,7 Minuten und einer Laugeneinwirkzeit von 10,8 Minuten konfiguriert.

Im Jahr 2022 modernisierte KHS den Antrieb und den Bedienerplatz. Die Maschine läuft mit dem Triple-i-Drive mit einzelnen servogesteuerten Getriebemotoren und wird über ein kapazitives Multitouch-Panel mit einer grafischen, komponentenbasierten Benutzeroberfläche und RFID-Benutzeranmeldung bedient. Die Modernisierung ist in einem KHS-Handbuchzusatz vom November 2022 beschrieben.

Technische Daten

• Hersteller: KHS
• Modell: Innoclean
• Maschinentyp: Einseitige Flaschenwaschmaschine (Soaker)
• Baujahr: 2007
• Modernisierung von Antrieb und Steuerung durch KHS: 2022
• Leistungsbereich: 2.800 – 14.500 Flaschen/h
• Auslegungsleistung: 13.200 Flaschen/h, 0,75-l-Glasflasche, 0,68 kg
• Flaschen über die Maschinenbreite: 19
• Transportkörbe: 225, davon 217 beladen
• Zellenabstand: 105 mm; Trägerkettenabstand 169 mm
• Flaschendurchmesser: 54,0 – 89,5 mm (Kunststoffzellen)
• Flaschenhöhe: 180 – 340 mm
• Badvolumina: Hauptlaugenbad 23,0 m³, Vorlaugenbäder 0,9 und 1,1 m³, Nachlaugenbad 0,3 m³, Sprühzonen je 0,4 m³
• Stromversorgung: 400 V, 50 Hz, TN-S, 113 A Nennstrom, 125 A träge Sicherungsleistung; Steuerspannung 24 V DC
• Wasserverbrauch: 3,56 m³/h, 270 ml pro Flasche
• Druckluft: 1,0 Nm³/h bei 3 bar
• Gesamtabmessungen: 11.040 x 4.470 x H 3.438 mm (Länge einschließlich Zuführtisch)
• Zuführhöhe des Förderers 720 mm, Auslaufhöhe 1.690 mm
• Maschinengewicht ca. 33,5 t, Betriebsgewicht ca. 62,6 t
• Größtes Transportsegment: 4.410 x 4.100 x 3.370 mm, ca. 7,3 t
• Schutzart 12; CE-gekennzeichnet

Ausstattung

• Triple-i-Drive: Schneckengetriebe mit einzelnen Getriebemotoren, jeweils an einem eigenen Servoumrichter mit Synchronisation und individueller Überlastsicherung
• Servogesteuerte Ein- und Auslaufsegmente mit Bremsmotoren
• Kapazitives Multi-Touch-Bedienfeld, grafische Benutzeroberfläche mit Bauteilansichten, RFID-Kartenleser
• Getriebeüberwachung mit Drehmomentschutz
• Zwei Vorwärm-Tauchbäder und ein Haupt-Lauge-Tauchbad
• Etikettenspülung unter und über der Lauge, Abspritzen des Flaschenbodens
• Automatischer Etikettenauslauf über ein Siebband in voller Breite mit Bürstenabzug
• Siebtrommel-Filtration und Nachlaugenkreislauf für eine lange Lebensdauer der Lauge
• Automatische Füllstandsregelung und automatische Laugendosierung
• Drei Wassersprühzonen, innen und außen, mit rotierendem Frischwassersprühstrahl
• Dampfabsaugung und Plattenwärmetauscher
• Siemens SIMOTION D- und SINAMICS-Antriebsschrank
• Original-KHS-Dokumentation: Betriebsanleitung, Nachtrag 2022, Ersatzteilliste

Zustand

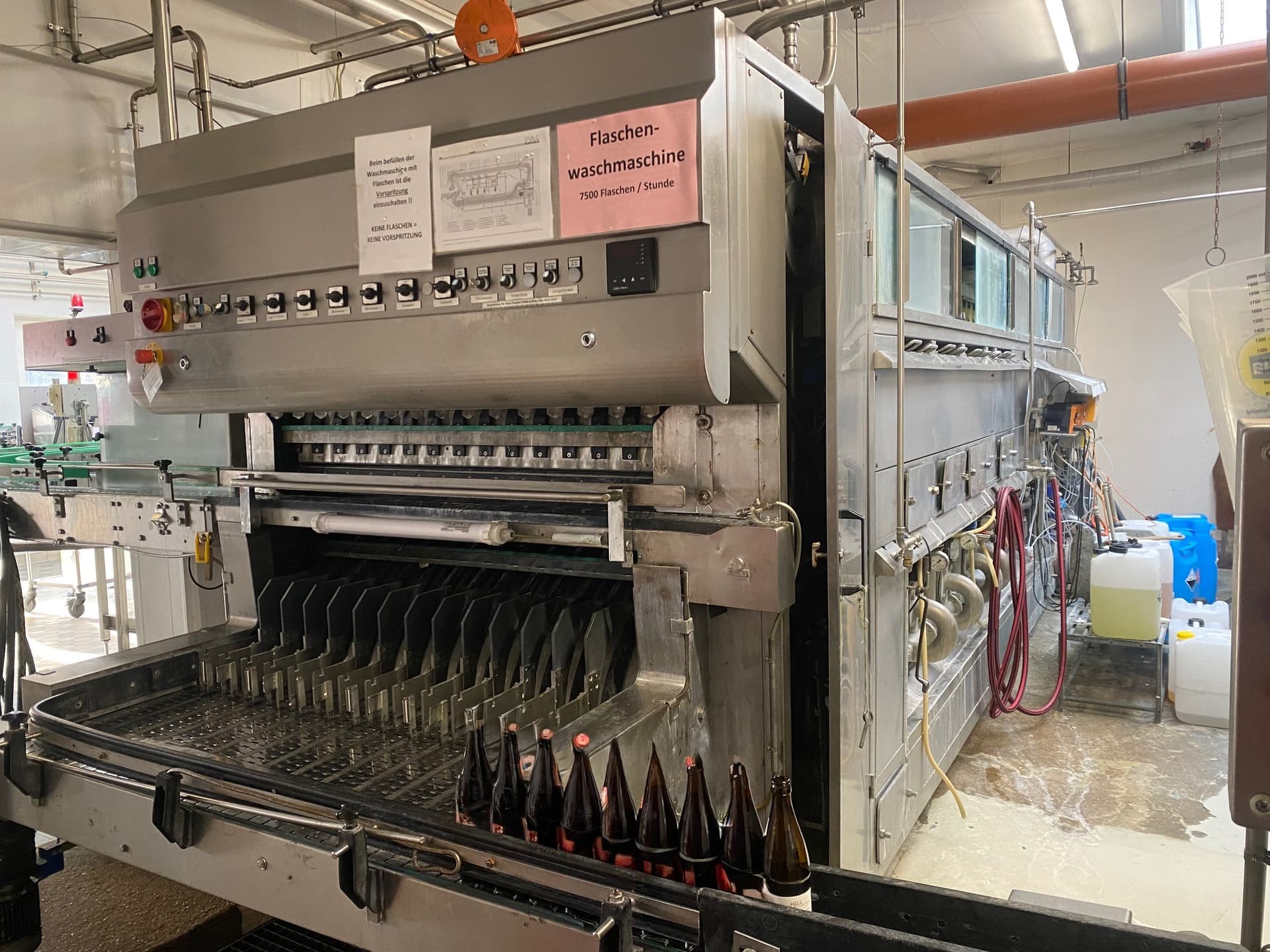

Gebraucht, technisch vollständig. Die Maschine ist noch an ihrem Produktionsstandort installiert und unter Strom; die Fotos und das Video zeigen sie im Betrieb.

Verfügbarkeit

Sofort. Die Maschine wird demontiert und nach Deutschland transportiert. Besichtigung nach Vereinbarung; für Demontage, Verladung und Transport kann auf Anfrage ein Angebot erstellt werden.
